■ 벨트 텐션 미터 T-ACE는 10.0~5000Hz의 음파를 측정합니다.

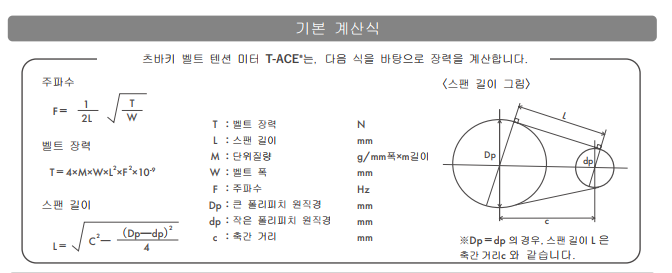

 이를 바탕으로 상기 기본 계산식에서 산출한 벨트 장력을 유효 숫자  3 자리의 N으로 표시하기 때문에, 표시 가능 범위의 0.01~99900N 모두를 반드시 측정할 수

있는 것은 아닙니다.

● 표시 가능 범위의 스펜 길이라도, 측정 범위의 10.0~5000Hz 이외의 주파수가 발생하는 경우는 측정할 수 없습니다.

● 표시 가능 범위의 단위 질량이라도, 측정 범위의 10.0~5000Hz 이외의 주파수가 발생하는 경우는 측정할 수 없습니다.

● 주변 소음 상황에 따라서는 정확하게 측정하지 못할 수 있습니다.

■ 측정 원리

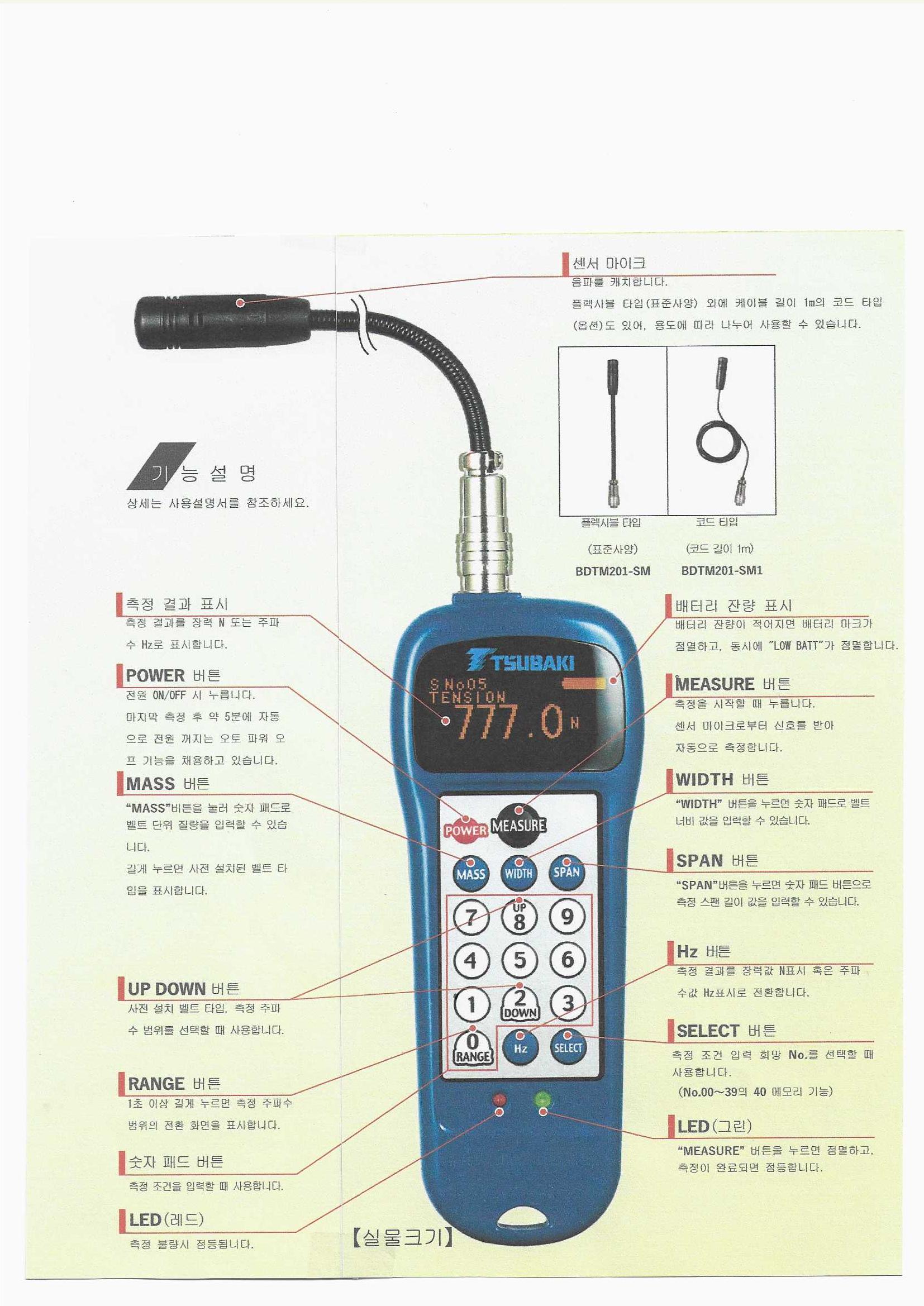

벨트 텐션 미터  T-ACE 는, 벨트를 진동시킴으로써 발생하는 음파를 마이크로 캐치합니다.

측정한 진동 주파수를 벨트 장력으로 환산하여 디지털 표시할 수 있습니다.

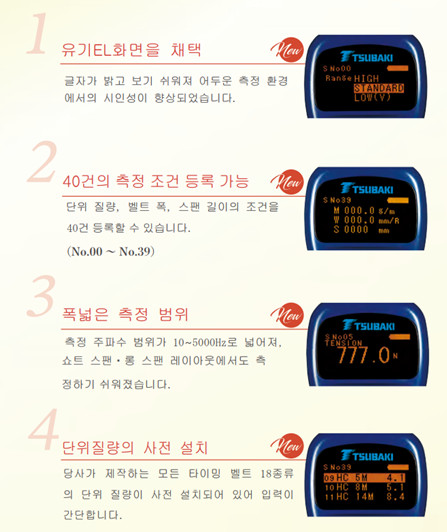

■ 음파식 벨트 장력계의 특징

글자가 밝고 보기 쉬워져 어두운 측정 환경에서의 시인성이 향상되었습니다.

단위 질량, 벨트 폭, 스팬 길이의 조건을 40건 등록할 수 있습니다.(No.00~No.39)

측정 주파수 범위가 10~5000Hz로 넓어져, 쇼트 스팬. 롱 스팬 레이아웃에서도 측정하기 쉬워졌습니다.

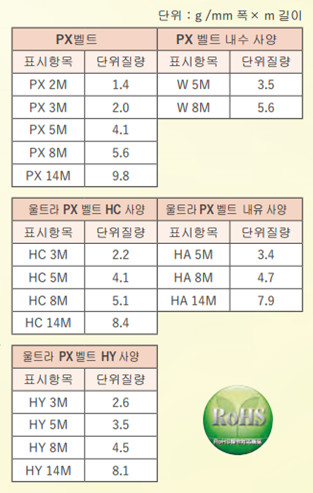

당사가 제작하는 모든 타이밍 벨트 18종류의 단위 질량이 사전 설치되어 있어 입력이 간단합니다.

 ■ 옵션

센서 마이크(음파를 케치합니다.)

플렉시블 타입(표준사양) 외에 케이블 길이 1m의 코드 타입(옵션)도 있어, 용도에 따라 나누어 사용할 수 있습니다.

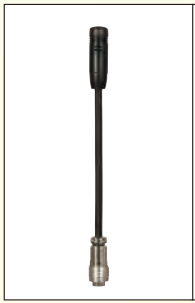

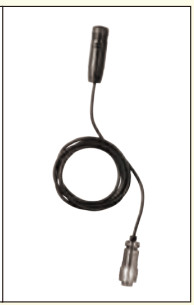

                        플렉시블 타입                                                    코드 타입

                     BDTM201-SM(표준사양)                                       BDTM201-SM1(코드 길이 1m)
